Avant d'installer votre ORPHY Portable, inspectez la
mallette pour vérifier
s'il n'y a pas de signe de détérioration.
Si elle apparaît endommagée, soyez attentif au déballage et inspectez soigneusement son
contenu.
 |

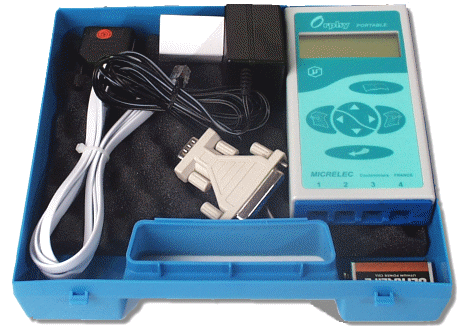

L'emballage doit contenir : - Le présent CD |
Si un des éléments manque ou est endommagé, signalez le immédiatement !
 |
ORPHY portable 2 Cette nouvelle centrale d'acquisition de données permet d'effectuer des mesures en laboratoire et sur le terrain. Les données acquises peuvent être traitées avec un ordinateur ou directement sur l'écran graphique. Le logiciel d'acquisition peut être stocké en mémoire sous forme de TP |
|
Bloc d'alimentation secteur Ce bloc d'alimentation secteur apporte l'énergie nécessaire au fonctionnement d'ORPHY portable quand il est utilisé au laboratoire. Dans ce cas il est inutile de mettre en place la pile. Attention ! |
 |
Cordon série Le cordon série permet de relier ORPHY Portable 2 à l'ordinateur, ce cordon comprend deux conducteurs actifs assurant le dialogue émission, réception. Il comprend également un système d'identification de présence pour définir le mode d'usage connecté ou déconnecté. |
 |
Quand l'ordinateur est muni d'une voie série DB25, l'adaptateur se place entre le cordon et l'ordinateur. |
 |
Pile 9V lithium La pile de 9V utilisée doit être du type lithium, cette pile de grande capacité confère a ORPHY une grande autonomie. Par souci d'économie il est inutile de la mettre en place lors d'utilisations au laboratoire, dans ce cas utilisez le bloc secteur. |
