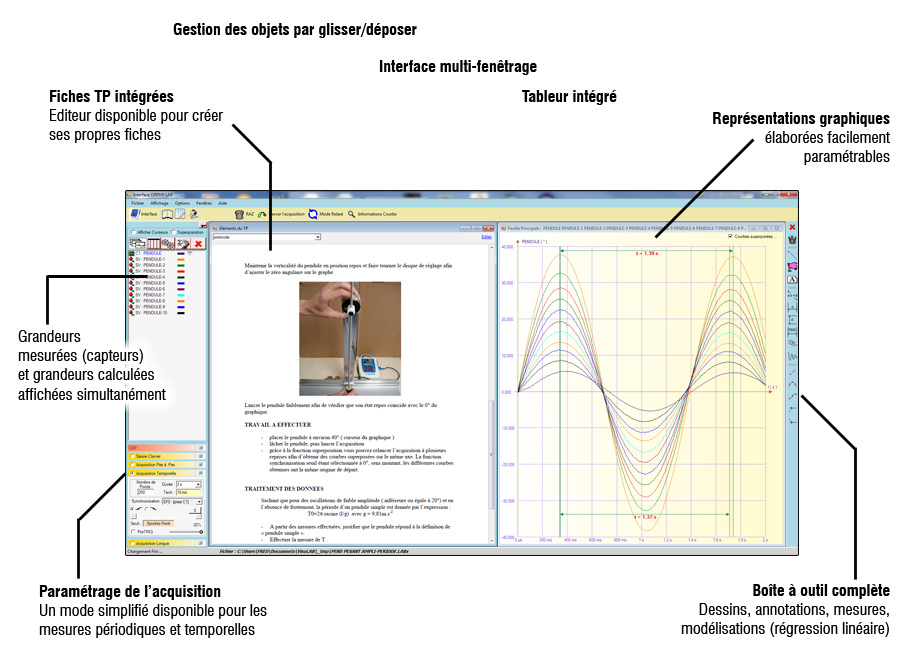

Glisser/déposer des objets pour le paramétrage des mesures

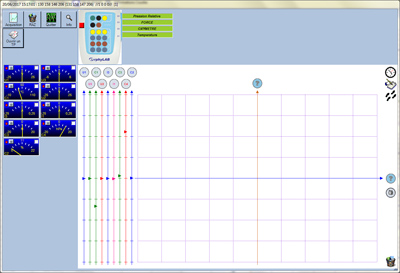

La page de paramétrage vous permet de spécifier quels capteurs vous voulez utiliser. Faites les glisser avec la souris sur le point d’interrogation de l’axe des ordonnées, ou des abscisses dans le cas d’une mesure d’une grandeur en fonction d’une autre (ex : U=r.I).

Par défaut, l’axe des abscisses représente le temps (icone horloge), mais vous pouvez lui affecter un capteur, ou une variable saisie au clavier (pour un dosage pH-métrique par exemple). Pour cela, il suffit de faire glisser les icones sur le point d’interrogation de l’axe des abscisses.

Dans cette page, vous pouvez aussi calibrer les capteurs, en effectuant un clic-droit sur les vu-mètres à gauche.

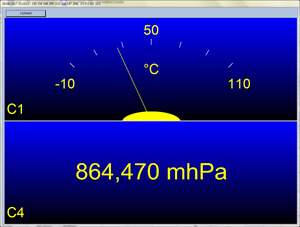

Affichage des vu-mètres en plein écran, en mode graphique ou numérique.

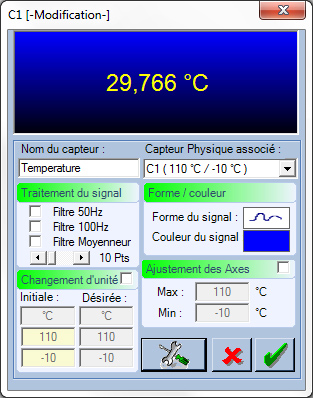

Possibilité d’étalonnage des capteurs.

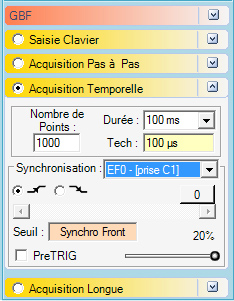

• Acquisition temporelle
Un mode simplifié fige le nombre de points et permet d’effectuer des mesures très simplement.
Le mode avancé donne acccès à tous les paramètres d’une acquisition : nombre de points, durée, Tech (temps d’échantillonnage).
Avec l’interface OrphyLAB, de puissantes fonctions de synchronisation sont disponibles : synchro sens, seuil, avec TRIG et PreTRIG.

• Acquisition longue
Acquisition sur plusieurs jours : l’ordinateur va récupérer les mesures dans l’interface de façon cyclique selon la programmation de l’utilisateur.

• Acquisition point par point en mode manuel
Ce mode permet de définir «manuellement» la validation des points. Une fois que l’acquisiton est lancée, un bouton «Valider le point», apparait dans la barre de menu

• Acquisition point par point en mode automatique
Ce mode intègre un systeme de detection permettant de prendre les points uniquement quand la variation est suffisament importante. Ce Delta de detection est défini par l’utilisateur à l’aide d’un seuil exprimé en %.

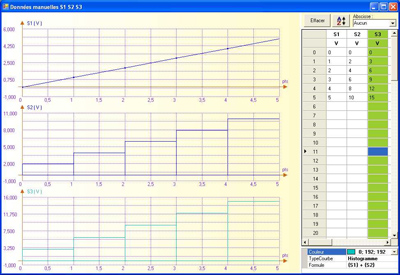

• Saisie clavier
Ce mode permet de créer un capteur «virtuel» dont les valeurs seront rentrées manuellement. Exemple : le volume d’une solution au cours d’un tritrage chimique.

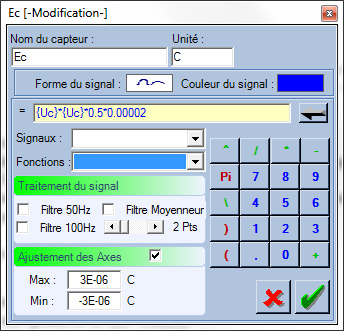

Possibilité de créer de nouvelles grandeurs calculées à partir des capteurs physiques, puis de les tracer en temps réel pendant l’acquisition des données.

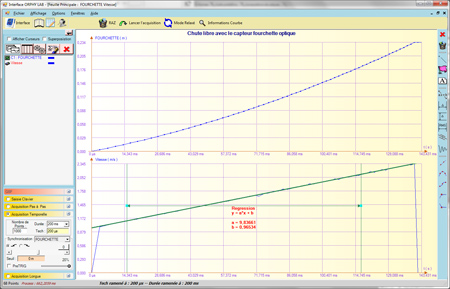

Exemple : pendant la mesure du déplacement d’un objet, on peut tracer la vitesse de l’objet simultanément.
